Консольные стеллажи для склада

Мы производим и поставляем серийные и проектные металлические консольные стеллажи для хранения труб, профиля, металлопроката, пиломатериалов и других длинномерных грузов. Наши инженеры подбирают конструкцию по длине и массе пачки, необходимому числу точек опоры, высоте складского помещения и типу используемой погрузочной техники.

Серийные модели стеллажей СТ-062 с ценами представлены в каталоге.

Тяжелые и нестандартные системы рассчитываются по индивидуальному проекту.


Каталог стеллажей СТ-062 в Санкт-Петербурге

В наличии на складе в СПб представлены односторонние и двухсторонние консольные стеллажи серии СТ-062. Это готовые решения для длинномеров с нагрузкой на консоль от 150 до 600 кг. Высота стоек и вылет консолей указаны в характеристиках каждой модели. Срок отгрузки готовой продукции со склада в Санкт-Петербурге — 1–3 дня после оплаты.

Для нагрузки большей массой или нестандартных габаритов мы разрабатываем проектные решения. Если вы не нашли подходящую модель в каталоге, отправьте запрос на проектирование тяжелой или специальной системы.


Как рассчитать количество опор

Ключевая ошибка при выборе консольного стеллажа — оценка только по общей грузоподъемности секции. Безопасность и эффективность системы зависят от количества опорных элементов и правильного подбора трех разных параметров нагрузки: на консоль, ярус и секцию.

1. На консоль
   Это максимальный вес, который выдерживает один горизонтальный несущий элемент. Он зависит от размера консоли и положения центра тяжести складируемого материала.
2. На ярус
   Суммарный вес, который одновременно распределяется на все консоли одного уровня.
3. На секцию
   Общий вес всех грузов, размещенных на всех ярусах одной стойки для односторонних или двух - для двухсторонних.

Длина хранимого груза конструкционно не ограничена фронтальными стойками. Однако на практике ее лимитируют прогиб самого материала и количество точек фиксации. Чем длиннее и гибче груз, тем чаще должны располагаться опоры, чтобы избежать его деформации под собственным весом.

Свес за крайние консоли не должен превышать половины шага стоек.

Эти значения — ориентировочные. Точный подбор шага стоек и необходимой грузоподъемности консолей выполняет инженер.


Расчет рабочего прохода для складской техники

Плотность хранения на складе зависит не только от конструкции стеллажа, но и от ширины рабочего коридора, необходимого для маневрирования погрузочной техники. Этот параметр определяется типом погрузчика и длиной груза.

1. Фронтальный погрузчик
   Классический вилочный, требует наибольшей ширины прохода. Для разворота с 6-метровой пачкой профиля ему понадобится коридор шириной не менее 6,5–7 метров, что снижает полезную площадь склада.
2. Боковой погрузчик
   Эта техника захватывает длинномер сбоку и перемещается вдоль ряда стеллажей, не разворачиваясь в проходе. Требуемая ширина коридора сокращается до 3–4 метров.
3. Многопозиционная техника
   Способна двигаться в любом направлении. Может заехать в проход, развернуться на месте и работать с длинномером в коридорах шириной 2,5–3,5 метра, обеспечивая максимальную плотность складирования.

При проектировании также необходимо учитывать технологический зазор — минимум 200 мм свободного пространства над товаром для безопасной работы вил или других захватов.


Стандарты безопасности консольных конструкций

Все наши металлические конструкции соответствуют требованиям российского стандарта ГОСТ Р 55525-2017. Этот документ устанавливает общие технические условия для сборно-разборных складских стеллажей, эксплуатируемых в закрытых помещениях.

Важно знать, что ГОСТ Р 56567-2015 «Стеллажи сборно-разборные. Нормы расчета» не распространяется на консольные системы. Это прямо указано в области применения стандарта. Поэтому расчет тяжелых или нестандартных консольных металлоконструкций выполняется по внутренним методикам производителя, часто основанным на европейском отраслевом коде FEM 10.2.09.

Безопасная эксплуатация консольного стеллажа невозможна без надежного основания. Он должен устанавливаться на ровный промышленный бетонный пол толщиной не менее 150–200 мм, крепиться к полу анкерными болтами. Перед монтажом нужно убедиться в отсутствии под зоной анкеровки скрытых коммуникаций.

Сертификаты на продукцию

Защита от коррозии для улицы

Консольные стеллажи могут устанавливаться на открытых площадках, но требуют специальной защиты от коррозии. Выбор покрытия зависит от условий эксплуатации, которые классифицируются по стандарту ISO 12944.

Для климата Санкт-Петербурга с его высокой влажностью и промышленными зонами характерна коррозионная среда категорий C3 (городская и промышленная атмосфера) и C4 (промышленные и прибрежные зоны).

1. Порошковая окраска
   Базовый вариант защиты, подходит для эксплуатации внутри сухих отапливаемых помещений (категория C1) или в неотапливаемых складах (C2). На улице такое покрытие быстро разрушится.
2. Горячее цинкование по ГОСТ 9.307-89 (аналог ISO 1461)
   Метод, при котором сталь полностью погружается в расплав цинка. Создается прочное и долговечное покрытие, способное противостоять коррозии в средах C3 и C4 в течение десятков лет. Это стандарт для уличных стеллажей.

Для дополнительной защиты уличных стеллажей мы предлагаем установку крыши для защиты от осадков и ветрозащитных панелей.

При установке на асфальтированных площадках требуются специальные решения по анкеровке и распределению нагрузки.


Примеры реализованных проектов в Санкт-Петербурге

Наш опыт подтвержден десятками выполненных проектов по оснащению складов по всей Ленинградской области. Мы решаем задачи по размещению различных типов длинномера.

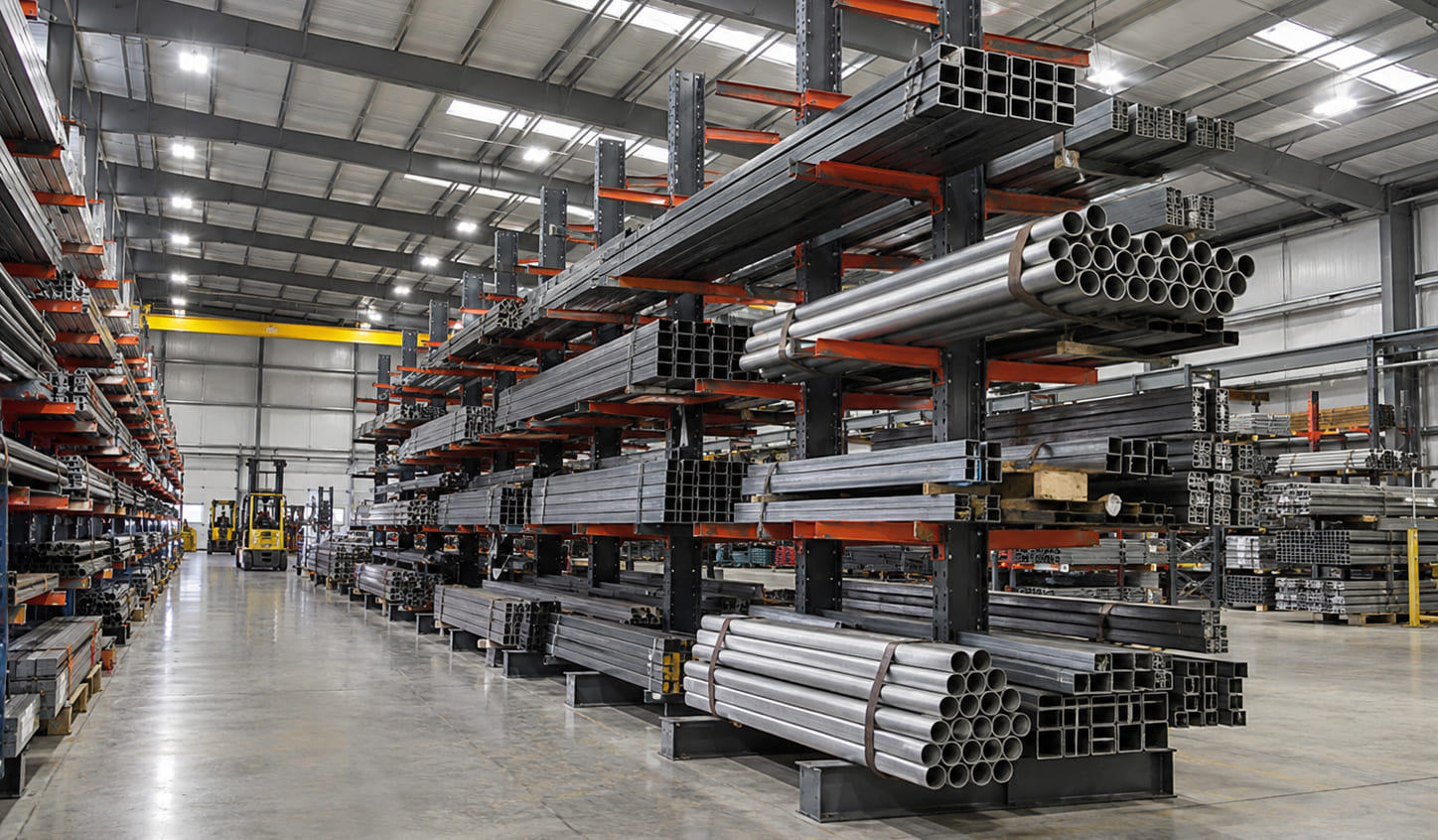

Склад металлопроката

• — Задача: Организовать селективное хранение стальной 6-метровой трубы и профиля массой до 1,5 тонн на ярус. Уйти от напольного складирования.
• — Установлен двухсторонний ряд высотой 5 метров. Шаг опор — 1200 мм. Использованы консоли с ограничителями для предотвращения раскатывания материала. Монтаж выполнен за 2 рабочих дня.
• — Вместимость склада увеличена на 70%. Обеспечен прямой доступ погрузчика к каждой пачке продукции.

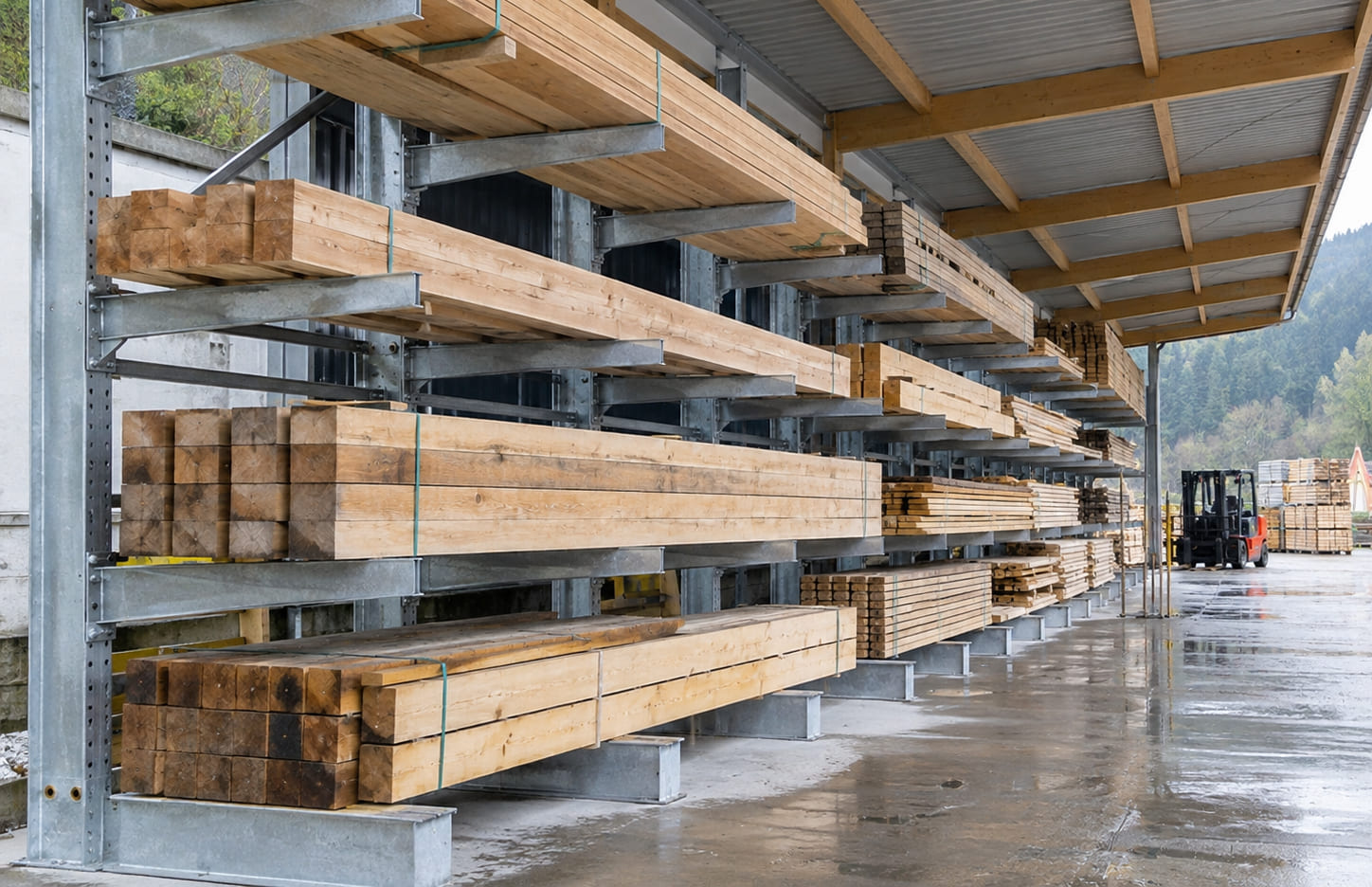

Хранение пиломатериалов под навесом

• — Задача: Оборудовать открытую площадку под навесом для доски и бруса 6 метров.
• — Спроектирована и установлена односторонняя консольная система из горячеоцинкованной стали. Высота стоек — 4 метра, 4 яруса. Конструкция рассчитана с учетом ветровых и снеговых воздействий в Ленинградской области.
• — Организовано упорядоченное хранение пиломатериалов с защитой от прямого воздействия осадков.


Выкуп и замена старых стеллажей

Мы предлагаем полный цикл услуг по обновлению оборудования. Если ваши старые стеллажи (консольные, паллетные, полочные) перестали отвечать требованиям по нагрузке или габаритам, мы готовы их выкупить.

Процесс работы:

1. Наш специалист выезжает на ваш объект для оценки состояния и объема старых конструкций.
2. Мы согласовываем стоимость выкупа и готовим проект новых стеллажей.
3. Наши монтажные бригады демонтируют старое оборудование.
4. Сумма выкупа зачитывается в стоимость новых стеллажей.
5. Мы производим монтаж новых стеллажей.

Покупка бывших в употреблении консольных стеллажей может быть оправдана для легких грузов при наличии полной документации и отсутствии деформаций. Однако для ответственных и тяжелых грузов мы рекомендуем заказывать новую конструкцию, рассчитанную и произведенную под ваши конкретные задачи и с гарантией от изготовителя.

Закажите выезд инженера для замера и оценки
Наш специалист бесплатно приедет на ваш склад в Санкт-Петербурге или Ленинградской области, проведет замеры и поможет подобрать оптимальное решение. Кнопка: «Вызвать инженера-замерщика».


Часто задаваемые вопросы

1. Сколько можно нагружать на одну консоль?
   Это определяется серией стеллажа, размером консоли и схемой приложения веса. Она указывается в паспорте изделия. Нельзя определять ее, просто разделив общую грузоподъемность секции на количество консолей.
2. Сколько стоек нужно для 6-метровой пачки труб?
   Универсального ответа нет. Комплектация опорных стоек подбирается в зависимости от массы, диаметра и толщины стенки изделия, то есть от его жесткости на изгиб. Для точного ответа требуется инженерный расчет.
3. Можно ли ставить консольные стеллажи на асфальт?
   Установка на асфальт не рекомендуется. Асфальтовое покрытие не обеспечивает достаточной несущей способности для точечных нагрузок от стоек и не подходит для надежной анкеровки. Требуется бетонное основание.
4. В чем разница между односторонним и двухсторонним стеллажом, кроме цены?
   Односторонний стеллаж устанавливается у стены, имеет один ряд консолей. Двухсторонний ставится в центре помещения, позволяя обрабатывать товары с двух сторон, и обладает большей общей вместимостью на единицу площади пола.
5. Какова цена монтажа консольных стеллажей?
   Цена на монтаж одного яруса стеллажа начинается от 300 рублей. Свяжитесь с нашим менеджером для точного расчета.
